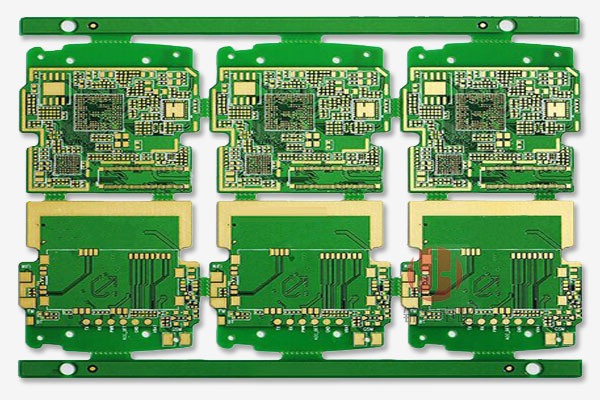

雙面金手指電路板打樣

　　金手指線路板定義：

　　1、常規金手指線路板-齊平手指位于板邊位置排列整齊長度相同，長方形焊盤應用于顯卡、網卡等類型產品，這種金手指板較多。

　　2、長短不平整金手指-金手指長度不一致的長方形焊盤，多半應用在U盤、存儲器、讀卡器等類型產品。

　　3、分段金手指線路板-是指金手指前段斷開，且板邊位置長度不一致的長方形焊盤(如下圖)。

　　金手指PCB板有哪些特點：

　　金手指沒有字符框及標示，常規為阻焊層開通窗，多數外形有凹槽。另外金手指部分凸出板邊，或者靠近板邊，有的板兩端均有金手指。正常制作金手指PCB工藝大多以雙面/多層板居多(金手指兩面均有)單面板做金手指工藝還是比較少見的。

　　工程部審核資料時需注意是否可牽電鍍引線以及是否需要斜邊，金手指位置內層是否鋪銅，金手指金，鎳厚要求，金手指條數計數規則，以及金手指尺寸規格等等這些都是要注意的。
