為什么pcb線路板生產時會(huì )預留工藝邊

　　pcb線路板在拼板生產過程中，為了考慮后續的貼片和插件，一般都會(huì )加上工藝邊，而且還會(huì )增加采購成本，那么，加這個工藝邊有什么好處呢，這里小編就來詳細的說一下。

　　在PCB生產工藝流程中，工藝邊的預留對于后續的SMT貼片加工具有十分重要的意義。工藝邊就是為了輔助貼片插件焊接走板在PCB線路板兩邊或者四邊增加的部分，主要為了輔助生產，不屬于PCB板的一部分，在PCBA制造生產完成后可以去除掉。

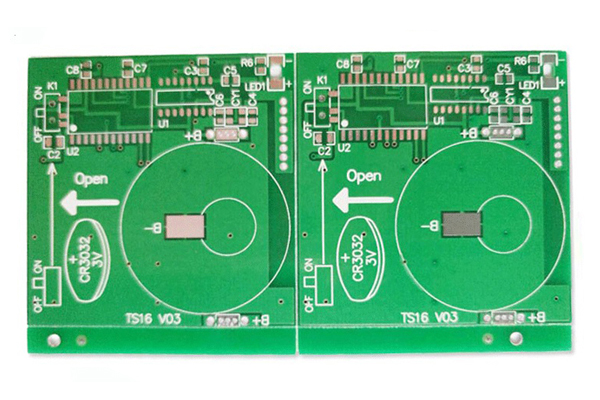

　　由于工藝邊會(huì )消耗更多的PCB板材，會(huì )增加PCB電路板的整體成本，因此在設計PCB工藝邊時，需要平衡經濟和可制造性。針對一些特殊形狀的PCB板，可以巧妙地通過拼板方式，將原本留2個工藝邊或者4個工藝邊的PCB板極大地簡化。貼片加工中在設計拼板方式時，需要充分考慮到SMT貼片機的軌道寬度，對于超過寬度350mm的拼板務必需要與SMT供應商的工藝工程師進行溝通。

　　留工藝邊的主要原因是SMT貼片機軌道是用來夾住PCB板并流過貼片機的，因此太過于靠近軌道邊的元器件在SMT貼片機吸嘴吸取元器件并貼裝到PCB板上時，發生撞件現象，無法完成生產，因此必須預留一定的工藝邊，比如2-5mm等等。同樣地，也適用于一些插件元器件，在經過波峰焊時防止類似現象。

　　PCB生產工藝邊的平整度也是PCB生產中的重要組成部分。在去除PCB生產工藝邊的時候，需要保證工藝邊平整，尤其是對于組裝精度要求極高的PCB板，任何不平整的毛邊，會(huì )導致安裝孔位偏移，給后續PCBA組裝帶來極大的麻煩。
