　　電子設備的電子信號和處理器的頻率不斷提升，電子系統已是一個包含多種元器件和許多分系統的復雜設備。高密和高速會(huì )令系統的輻射加重，而低壓和高靈敏度 會(huì )使系統的抗擾度降低。因此，電磁干擾(EMI)實在是威脅著電子設備的安全性、可靠性和穩定性。我們在設計電子產品時，PCB線路板的設計對解決EMI問題至關重要。本文主要講解PCB設計時要注意的地方，從而減低PCB線路板中的電磁干擾問題。

　　電磁干擾(EMI)的定義

　　電磁干擾(EMI，Electro Magnetic Interference)，可分為輻射和傳導干擾。輻射干擾就是干擾源以空間作為媒體把其信號干擾到另一電網絡(luò )。而傳導干擾就是以導電介質作為媒體把一個電網絡(luò )上的信號干擾到另一電網絡(luò )。在高速系統設計中，集成電路引腳、高頻信號線和各類接插頭都是PCB線路板設計中常見的輻射干擾源，它們散發的電磁波就是 電磁干擾(EMI)，自身和其他系統都會(huì )因此影響正常工作。

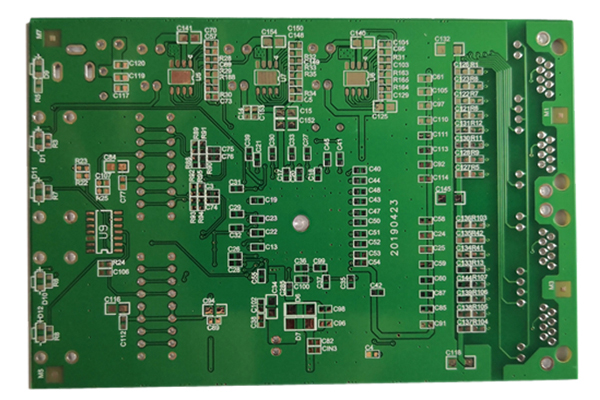

　　針對電磁干擾(EMI)的PCB線路板設計技巧

　　現今PCB線路板設計技巧中有不少解決EMI問題的方案，例如：EMI抑制涂層、合適的EMI抑制零件和EMI仿真設計等。

　　技巧一：共模EMI干擾源(如在電源匯流排形成的瞬態電壓在去耦路徑的電感兩端形成的電壓降)

　　-　在電源層用低數值的電感，電感所合成的瞬態信號就會(huì )減少，共模EMI從而減少。

　　-　減少電源層到IC電源引腳連線的長度。

　　-　使用3-6 mil的PCB層間距和FR4介電材料。

　　技巧二：電磁屏蔽

　　-　盡量把信號走線放在同一PCB層，而且要接近電源層或接地層。

　　-　電源層要盡量靠近接地層

　　技巧三：零件的布局 (布局的不同都會(huì )影響到電路的干擾和抗干擾能力)

　　-　根據電路中不同的功能進行分塊處理(例如解調電路、高頻放大電路及混頻電路等) ,在這個過程中把強和弱的電信號分開,數字和模擬信號電路都要分開

　　-　各部分電路的濾波網絡(luò )必須就近連接,這樣不僅可以減小輻，這樣可以提高電路的抗干擾能力和減少被干擾的機會(huì )。

　　-　易受干擾的零件在布局時應盡量避開干擾源，例如數據處理板上CPU的干擾等。

　　技巧四：布線的考慮(不合理的布線會(huì )造成信號線之間的交叉干擾)

　　-　不能有走線貼近PCB線路板的邊框，以免于制作時造成斷線。

　　-　電源線要寬,環路電阻便會(huì )因而減少。

　　-　信號線盡可能短，并且減少過孔數目。

　　-　拐角的布線不可以用直角方法，應以135°角為佳。

　　-　數字電路與模擬電路應以地線隔離，數字地線與模擬地線都要分離，最后接電源地

　　減少電磁干擾是PCB板設計重要的一環，只要在設計時多往這一邊想，自然在產品測驗如EMC測驗中便會(huì )更易合格。
