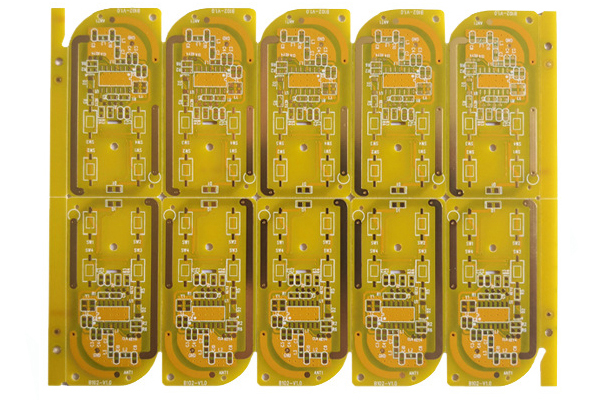

雙面PCB線路板上的特殊焊盤的意思

　　你知道PCB電路板上的特殊焊盤的意思嗎?下面小編來講解下

　　1、淚滴焊盤 2、梅花焊盤 3、十字花焊盤 4、放電齒

　　這些詞語在PCB電路板中比較少見的，那這幾種焊盤都代表什么意思呢?

　　1、淚滴焊盤

　　淚滴是焊盤和導線以及導線和孔之間的滴裝連接過度，目的是在電路板受到巨大的沖撞時避免與焊盤或者導線與導控的接觸點斷開。

　　2.梅花焊盤

　　固定孔需要非金屬化，梅花孔，不管應力怎么變化，都能保持螺釘接地，不會(huì )造成接地與不接地的零界狀態

　　3、十字花焊盤

　　十字花焊盤又叫熱焊盤、熱風焊盤等等。主要作用是減少焊盤在焊接中向外散熱，防止因過度散熱而導致的虛焊或pcb起皮。

　　4、放電齒

　　開關電源的共模電感下方故意預留了鋸齒裸露銅箔 ，被稱之為放電齒。
