常見的兩種電路板功能有哪些

　　電子電路板的作用是把各種元件固定，然后用導線按電路連接起來，電子電路板的制作方法，常見的有兩種。下面分別作一些介紹。

　　1.鉚釘電路板

　　在1.5～2毫米厚的絕緣板(一般是環氧玻璃纖維板、膠水板等)上，按元件的裝置要求，鉆上直徑比銅鉚釘稍大一些的小孔，使銅鉚釘能正好穿入。然后用沖頭和榔頭將銅鉚釘鉚在孔內。元件就焊接在鉚釘上，用導線將相應的各點按電路要求連接成電路。這種電路板的特點是制作簡單，一塊電路板可反復拆、裝，進行各種實驗。其缺點是電路板不能做得小巧，所以現在逐漸被另一種電路板所替代，即印刷電路板。

　

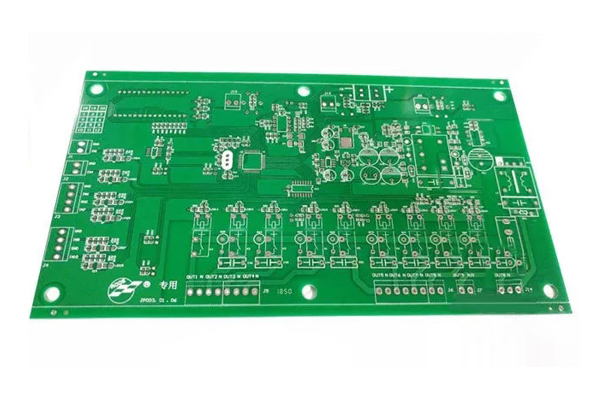

　　2.印刷電路板

　　印刷電路板的最大特點是裝配的元件緊湊、美觀，并且適合于工廠的大規模生產。當然也適合各種電子小制作。

　　這種電路板的基板是用環氧板或紙質板制成的。在基板上面用熱壓工藝貼上一層很薄的銅箔。用印刷法把電路印在銅箔上，再用腐蝕法把不需要的銅箔去掉，留下的銅箔便構成電路，最后鉆上小孔，涂上助焊保護劑，線路板便制成了。
