為什么PCB電路板制作鋼網要pcb文件

　　PCB文件對于制作激光鋼網來說到底有什么用處呢?下面由錦宏電路具體為大家分析下，希望對大家有所幫助。

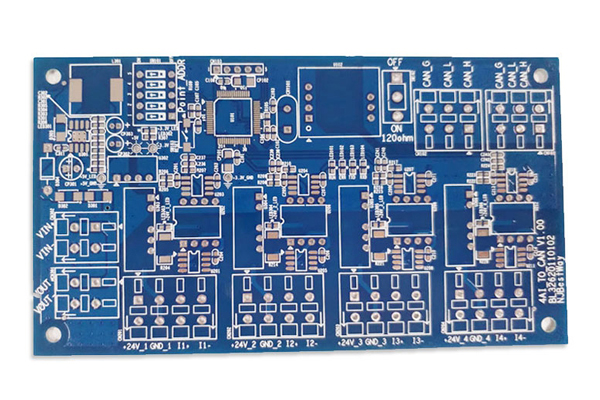

　　PCB文件每個層有不同的用處。

　　我們今天就來說一下PCB文件中各個層的用途。

　　首先，說下貼片層。很多時候，開鋼網最大的依據就是貼片層，因為貼片層是鋼網開孔大小的依據。

　　但是有的時候PCB文件內沒有貼片層，那么這個時候通常把阻焊層作為鋼網開孔位置的參照。但是這只能針對不精密的PCB而言。

　　絲印層的作用是可以分清某個焊盤是什么元件，有的幾個焊盤點是一個整體的元件。

　　鉆孔層也是必不可少的，因為通過它可以知道哪個焊盤是插件類的，哪個地方有鉆孔。這樣才能避免開錯孔。

　　通常制作鋼網就需要這幾個層。
