干膜生產線路板過程中常出錯的幾種方式及改善

發布時間:2019年11月15日  點擊次數:

  隨著電子行業的迅速發展,PCB的布線越來越精密,多數PCB板廠家都采用干膜來完成圖形轉移,干膜的使用也越來越普及,但我在售后服務的過程中,仍遇到很多客戶在使用干膜時產生很多誤區,現總結出來,以便借鑒。

  一、干膜掩孔出現破孔

  很多客戶認為,出現破孔后,應當加大貼膜溫度和壓力,以增強其結合力,其實這種觀點是不正確的,因為溫度和壓力過高后,抗蝕層的溶劑過度揮發,使干膜變脆變薄,顯影時極易被沖破孔,我們始終要保持干膜的韌性,所以,出現破孔后,我們可以從以下幾點做改善:

  1,降低貼膜溫度及壓力

  2,改善鉆孔披鋒

  3,提高曝光能量

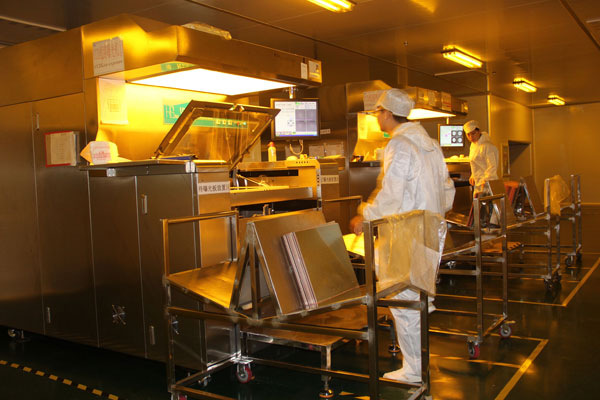

生產線路板,線路板


  4,降低顯影壓力

  5,貼膜后停放時間不能太長,以免導致拐角部位半流體狀的藥膜在壓力的作用下擴散變薄

  6,貼膜過程中干膜不要張得太緊

  二、干膜電鍍時出現滲鍍

  之所以滲鍍,說明干膜與覆銅箔板粘結不牢,使鍍液深入,而造成“負相”部分鍍層變厚,多數PCB線路板廠家發生滲鍍都是由以下幾點造成:

  1,曝光能量偏高或偏低

  在紫外光照射下,吸收了光能量的光引發劑分解成游離基引發單體進行光聚合反應,形成不溶于稀堿的溶液的體型分子。曝光不足時,由于聚合不徹底,在顯影過程中,膠膜溶脹變軟,導致線條不清晰甚至膜層脫落,造成膜與銅結合不良;若曝光過度,會(huì )造成顯影困難,也會(huì )在電鍍過程中產生起翹剝離,形成滲鍍。所以控制好曝光能量很重要。

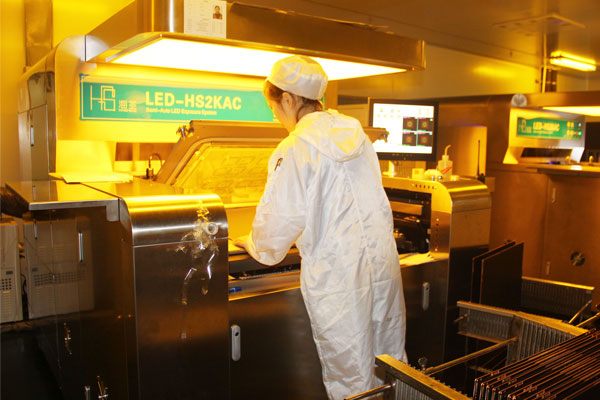

生產線路板,線路板




  2,貼膜溫度偏高或偏低

  如貼膜溫度過低,由于抗蝕膜得不到充分的軟化和適當的流動,導致干膜與覆銅箔層壓板表面結合力差;若溫度過高由于抗蝕劑中的溶劑和其它揮發性物質的迅速揮發而產生氣泡,而且干膜變脆,在電鍍電擊時形成起翹剝離,造成滲鍍。

  3,貼膜壓力偏高或偏低

  貼膜壓力過低時,可能會(huì )造成貼膜面不均勻或干膜與銅板間產生間隙而達不到結合力的要求;貼膜壓力如果過高,抗蝕層的溶劑及可揮發成份過多揮發,致使干膜變脆,電鍍電擊后就會(huì )起翹剝離。
