制作PCB電路板，如何做到拼板規范？

　　PCB電路板制作，如何做到拼板規范?以下是幾點注意事項。

　　1、PCB拼板的外框(夾持邊)應采用閉環設計，確保PCB拼板固定在夾具上以后不會(huì )變形;

　　2、PCB拼板寬度≤260mm(SIEMENS線)或≤300mm(FUJI線);如果需要自動點膠，PCB拼板寬度×長度≤125 mm×180 mm;

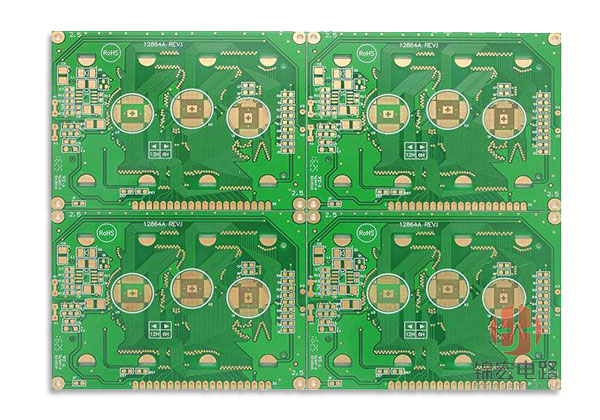

　　3、PCB拼板外形盡量接近正方形，推薦采用2×2、3×3、……拼板;但不要拼成陰陽板;

　　4、小板之間的中心距控制在75 mm～145 mm之間;

　　5、設置基準定位點時，通常在定位點的周?chē)舫霰绕浯?.5 mm的無阻焊區;

　　6、拼板外框與內部小板、小板與小板之間的連接點附近不能有大的器件或伸出的器件，且元器件與PCB板的邊緣應留有大于0.5mm的空間，以保證切割刀具正常運行;

　　7、在拼板外框的四角開出四個定位孔，孔徑4mm±0.01mm;孔的強度要適中，保證在上下板過程中不會(huì )斷裂;孔徑及位置精度要高，孔壁光滑無毛刺;

　　8、PCB拼板內的每塊小板至少要有三個定位孔，3≤孔徑≤6 mm，邊緣定位孔1mm內不允許布線或者貼片;

　　9、用于PCB的整板定位和用于細間距器件定位的基準符號，原則上間距小于0.65mm的QFP應在其對角位置設置;用于拼版PCB子板的定位基準符號應成對使用，布置于定位要素的對角處;

　　10、大的元器件要留有定位柱或者定位孔,重點如I/O接口、麥克風、電池接口、微動開關、耳機接口、馬達等

　　制作PCB電路板是要想拼板規范，大家注意以上十點即可。
